Водяной насос (рис. Водяной насос) центробежного типа установлен на передней части блока цилиндров слева.

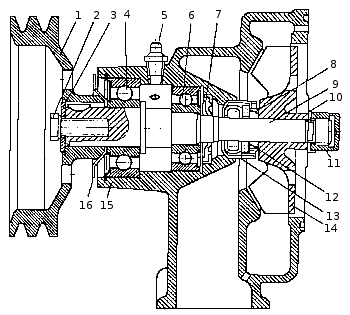

Насос водяной: 1 — шкив; 2 — болт; 3, 10 — шайбы; 4, 6 — подшипники; 5 — пресс-масленка; 7 — манжета; 8 — уплотнительное кольцо с обоймой; 9 — вал; 11 — колпачковая гайка; 12 — упорное кольцо; 13 — уплотнение (сальник); 14 — крыльчатка; 15 — корпус; 16 — пылеотражатель.
Вал 9 вращается в подшипниках 4 и 6 с односторонним резиновым уплотнителем. Для дополнительной защиты от проникновения охлаждающей жидкости в подшипники установлена резиновая манжета 7.
Сальник 13 препятствует вытеканию охлаждающей жидкости из полости насоса. Сальник запрессован в корпус 15 насоса, а его графитовое кольцо постоянно прижато пружиной к упорному стальному кольцу 12. Между упорным кольцом и крыльчаткой 14 установлено уплотнительное резиновое кольцо 8 в тонкостенной латунной обойме. Высокое качество изготовления торцев графитового и упорного кольца обеспечивает надежное контактное уплотнение полости насоса.
При эксплуатации периодически (при сезонном обслуживании) следует пополнять смазку Литол-24 с помощью пресс-масленки 5 до появления ее из контрольного отверстия.
Для проверки исправности торцевого уплотнения в корпусе насоса имеется дренажное отверстие. Течь жидкости через это отверстие свидетельствует о неисправности уплотнения насоса. Закупорка отверстия не допускается, так как проводит к выходу из строя подшипников.
