Общий вид, продольный и поперечный разрезы двигателей 740.50-360, 740.51-320

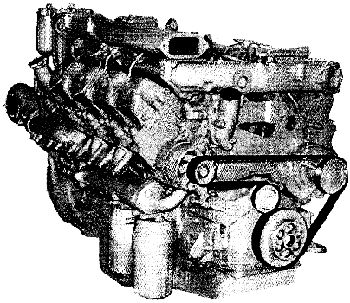

Рисунок 1. Общий вид двигателя.

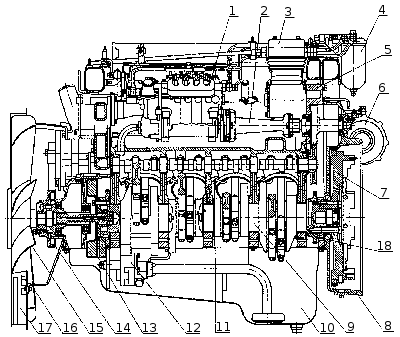

Рисунок 2. Продольный разрез двигателя: 1 — ТНВД; 2 — привод ТНВД; 3 — компрессор; 4 — фильтр тонкой очистки топлива; 5 — картер агрегатов; 6 — турбокомпрессор; 7 — маховик; 8 — картер маховика; 9 — коленчатый вал; 10 — масляный картер; 11 — форсунка охлаждения поршня; 12 — масляный насос; 13 — гаситель крутильных колебаний; 14 — шкив привода водяного насоса и генератора; 15 — вентилятор с вязкостной муфтой; 16 — кронштейн крепления обечайки вентилятора; 17 — обечайка вентилятора; 18 — шестерня привода насоса масляного откачивающего.

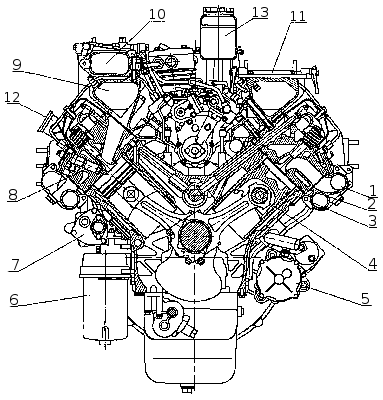

Рисунок 3. Поперечный разрез двигателя: 1 — коллектор выпускной; 2 — головка цилиндра; 3 — блок цилиндров; 4 — поршень; 5 — стартер; 6 — фильтр масляный; 7 — водомасляный теплообменник; 8 — форсунка; 9 — коллектор впускной; 10 — труба подводящая; 11 — привод управления регулятором ТНВД; 12 — маслоналивная горловина; 13 — бачок насоса гидроусилителя руля.

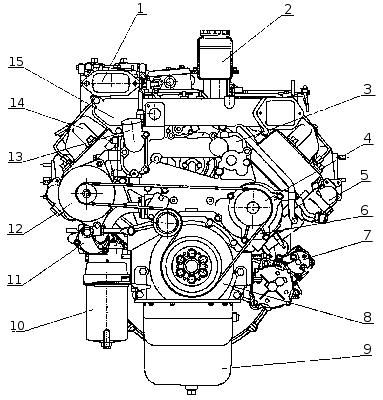

1 — труба отвода воздуха в охладитель наддувочного воздуха; 2 — бачок насоса гидроусилителя руля; 3 — корпус водяных каналов; 4 — водяной насос, 5 — выпускной коллектор; 6 — ремень привода водяного насоса и генератора; 7 — стартер; 8 — передняя крышка; 9 — масляный картер; 10 — фильтр масляный; 11 — водомасляный теплообменник; 12 — генератор; 13 — патрубок отвода охлаждающей жидкости из двигателя; 14 — крышка головки цилиндра; 15 — патрубок соединительный.

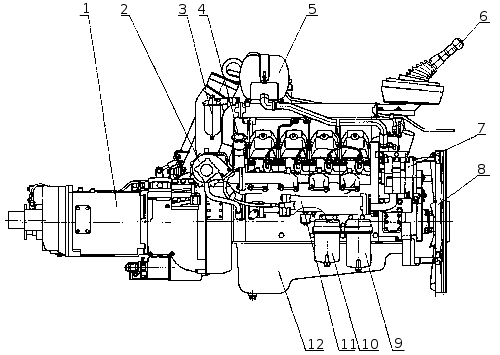

1 — коробка передач; 2 — турбокомпрессор; 3 — фильтр топливный; 4 — маслоналивная горловина; 5 — расширительный бачок; 6 — рычаг переключения передач; 7 — генератор; 8 — обечайка вентилятора; 9 — фильтр масляный полнопоточный; 10 — фильтр масляный частичнопоточный; 11 — водомасляный теплообменник; 12 — масляный картер.
