Клапан ускорительный предназначен для уменьшения времени срабатывания привода запасной тормозной системы за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска воздуха из них непосредственно через ускорительный клапан в атмосферу. Клапан установлен на внутренней стороне лонжерона рамы автомобиля КамАЗ в зоне задней тележки.
Устройство ускорительного клапана показано на рис. 307. К выводу III подается сжатый воздух из ресивера. Вывод IV соединен с управляющим прибором — тормозным краном обратного действия с ручным управлением, а вывод I — с пружинным энергоаккумулятором. При отсутствии давления в выводе IV поршень 3 находится в верхнем положении. Впускной клапан 4 закрыт под действием пружины 5, а выпускной клапан 1 открыт. Через открытый выпускной клапан 1 и вывод I пружинные энергоаккумуляторы сообщаются с атмосферным выводом II. Автомобиль заторможен пружинными энергоаккумуляторами.
При подаче сжатого воздуха к выводу IV от ручного тормозного крана он поступает в надпоршневое пространство — камеру 2. Поршень 3 под действием сжатого воздуха движется вниз, сначала закрывает выпускной клапан 1 и затем открывает впускной клапан 4. Заполнение цилиндров пружинных энергоаккумуляторов, присоединенных к выводу I, прозводится сжатым воздухом от ресивера через вывод III и открытый впускной клапан 4.
Пропорциональность управляющего давления на выводе IV и выходного давления на выводе I осуществляется поршнем 3. При достижении в выводе I давления, соответствующего давлению на выводе IV, поршень 3 перемещается вверх до момента закрытия впускного клапана 4, движущегося под действием пружины 5. При снижении давления в управляющей магистрали (то есть на выводе IV) поршень 3 вследствие более высокого давления на выводе I перемещается вверх и отрывается от выпускного клапана 1. Сжатый воздух из пружинных энергоаккумуляторов через открытый выпускной клапан I, полый корпус 6 клапанов и атмосферный клапан выходит в атмосферу, автомобиль затормаживается.

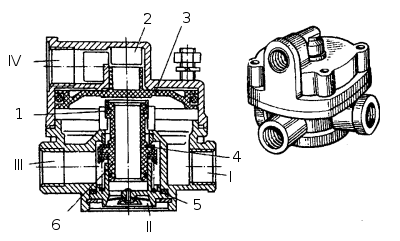

Рис. 307. Клапан ускорительный: 1 - клапан выпускной; 2 - камера управляющая; 3 - поршень; 4 - клапан впускной; 5 - пружина; 6 - корпус клапанов; I - в двухмагистральному клапану; II - атмоферный вывод; III - от ресивера; IV - от крана управления стояночной тормозной системой
