Камера тормозная типа 24
Камера тормозная типа 24 предназначена для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов передних колес автомобиля КамАЗ.
Устройство тормозной камеры переднего тормозного механизма автомобиля показано на рис. 309. Мембрана 3 зажата между корпусом 8 камеры и крышкой 2 стяжным хомутом 6, состоящим из двух полуколец. Камера к кронштейну разжимного кулака прикреплена двумя болтами 13, приваренными к фланцу, который вставлен в корпус камеры изнутри. Шток камеры заканчивается резьбовой вилкой 12, соединенной с регулировочным рычагом. Подмемб-ранная полость связана с атмосферой дренажными отверстиями, выполненными в корпусе 8 камеры.
При подаче сжатого воздуха в полость над мембраной 8 она перемещается и действует на шток 7. При растормаживании шток, а вместе с ним и мембрана, под действием возвратной пружины 5 возвращаются в исходное положение.
Рис. 309. Тормозная камера типа 24: 1 - штуцер; 2 -крышка корпуса; 3 - мембрана; 4 - диск опорный; 5 -пружина возвратная; 6 - хомут; 7 - шток; 8 - корпус камеры; 9 - кольцо; 10 - контргайка; 11 - чехол защитный; 12 - вилка; 13 - болт; I - подвод сжатого воздуха
Камера тормозная с пружинным энергоаккумулятором типа 20/20

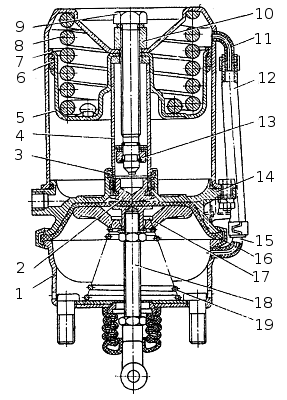

Камера тормозная с пружинным энергоаккумулятором типа 20/20 (рис. 310) предназначена для приведения в действие тормозных механизмов колес задней тележки автомобиля при включении рабочей, запасной и стояночной тормозных систем.
Пружинные энергоаккумуляторы вместе с тормозными камерами установлены на кронштейны разжимных кулаков тормозных механизмов задней тележки и закреплены двумя гайками с болтами.
При торможении рабочей тормозной системой сжатый воздух от тормозного крана подается в полость над мембраной 16. Мембрана 16, прогибаясь, воздействует на диск 17, который через шайбу и контргайку перемещает шток 18 и поворачивает регулировочный рычаг с разжимным кулаком тормозного механизма. Таким образом, торможение задних колес происходит так же, как и торможение передних с обычной тормозной камерой.
При включении запасной или стояночной тормозной системы, то есть при выпуске воздуха ручным краном из полости под поршнем 5, пружина 8 разжимается и поршень 5 перемещается вниз. Подпятник 2 через мембрану 16 воздействует на подпятник штока 18, который, перемещаясь, поворачивает связанный с ним регулировочный рычаг тормозного механизма. Происходит затормаживание автомобиля.
При оттормаживатпш сжатый воздух поступает через вывод под поршень 5. Поршень вместе с толкателем 4 и подпятником 2 перемещается вверх, сжимая пружину 8 и дает возможность штоку 18 тормозной камеры под действием возвратной пружины 19 вернуться в исходное положение.
При чрезмерно большом зазоре между колодками и барабаном тормозного механизма, то есть при чрезмерно большом ходе штока тормозной камеры, усилие на штоке может оказаться недостаточным для эффективного торможения. В этом случае следует включить ручной тормозной кран обратного действия и выпустить воздух из-под поршня 5 пружинного энергоаккумулятора. Подпятник 2 под действием силовой пружины 8 продавит середину мембраны 16 и продвинет шток 18 на имеющийся дополнительный ход, обеспечив затормаживание автомобиля.
При нарушении герметичности и снижении давления в ресивере стояночной тормозной системы воздух из полости под поршнем 5 через вывод уйдет в атмосферу через поврежденную часть привода и произойдет автоматическое затормаживание автомобиля пружинными энергоаккумуляторами.
