Для разборки коробки отбора мощности
Для разборки коробки отбора мощности следует:
- установить коробку в тисках. Раскернить и отвернуть гайку 10 (рис. 167), снять шайбу 9; фланец 8 коробки с манжетой;
- вывернуть винты 11, снять крышку 6 стакана подшипников с прокладкой 5, шайбу 7;
- выпрессовать вал 1 из стакана 4 с подшипниками в сборе;
- съемником (рис. 168) снять с вала 1 (см. рис. 167) два шариковых подшипника 2 и распорную втулку 3. ч.

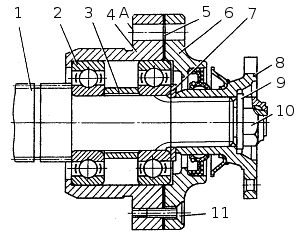

Рис. 167. Коробка отбора мощности: 1 — вал коробки; 2 — шарикоподшипники;
3 — втулка распорная; 4 — стакан подшипников; 5 — прокладка; 6 — крышка; 7,
9
шайбы; 8 — фланец; 10—гайка; 11 — винт; А — торец стакана

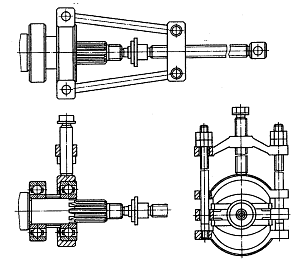

Рис. 168. Снятие подшипников вала привода коробки отбора мощности
