Привод рулевой автомобиля КамАЗ включает продольную и поперечную рулевые тяги.
Продольная тяга (рис. 280) соединяет сошку рулевого механизма с верхним рычагом левого поворотного кулака и представляет собой цельнокованую деталь с нерегулируемыми шарнирами, включающими шаровой палец 1, верхний 4 и нижний 5 вкладыши, пружину и резьбовую крышку 8 со стопорной шайбой 7.

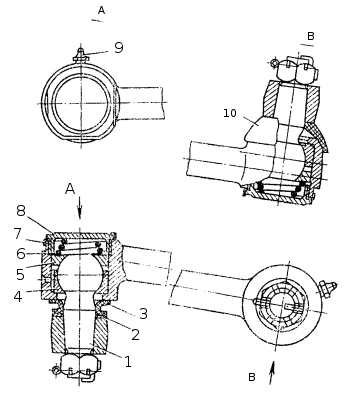

Рис. 280. Продольная рулевая тяга: 1 - палец шаровой; 2 - обойма накладки; 3 - накладка защитная; 4 - вкладыш верхний; 5 - вкладыш нижний; 6 - пружина прижимная; 7 - шайба крышки; 8 - крышка; 9 - масленка; 10 -накладка защитная
Поперечная тяга рулевой трапеции (рис. 281), входящая в технологическую сборочную единицу "передняя ось в сборе", — трубчатая с резьбовыми концами, на которые навинчены наконечники 2 с шаровыми шарнирами.

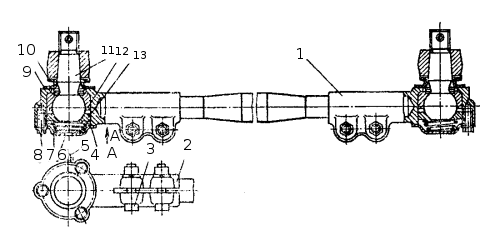

Рис. 281. Поперечная рулевая тяга: 1 - тяга поперечная; 2 - наконечник; 3
- болт крепления наконечника; 4 -прокладка уплотнительная; 5 - масленка; 6 -
крышка; 7
- пружина; 8 - болт крепления крышки; 9 - накладка защитная; 10 -
обойма накладки; 11 - палец шаровой; 12- вкладыш верхний; 13 - вкладыш
нижний
Изменяя положение наконечников на тяге, можно регулировать схождение управляемых колес. Каждый наконечник фиксируется двумя болтами 3. Шарниры поперечной тяги также нерегулируемые, состоят из шарового пальца 11, верхнего 12 и нижнего 13 вкладышей, пружины 7 и крышки 6, прикрепленной с уплотнительной паронитовой прокладкой 4 к наконечнику тяги болтами 8.
Смазывание шарниров производится через масленки 5. Для предохранения шарниров от попадания в них пыли и грязи служат резиновые накладки.
