Механизм рулевой со встроенным гидроусилителем (рис. 275) прикреплен к переднему кронштейну передней левой рессоры. Кронштейн закреплен на раме автомобиля КамАЗ.
Картер 14 рулевого механизма, в котором перемещается поршень-рейка, служит одновременно рабочим цилиндром гидроусилителя.

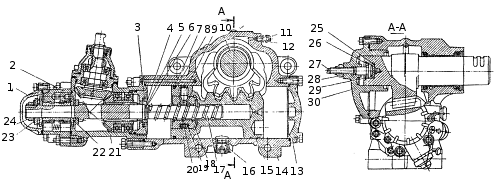

Рис. 275. Рулевой механизм со встроенным гидроусилителем: 1 - крышка передняя; 2 -клапан управления гидроусилителем; 3, 29 - кольца стопорные; 4 - втулка плавающая; 5, 7 - кольца уплотнительные; 6, 8 - кольца распорные; 9 - винт установочный; 10 - вал сошки; 11 - клапан перепускной; 12 - колпачок защитный; 13 - крышка задняя; 14 - картер рулевого механизма; 15 - поршень-рейка; 16 - пробка сливная магнитная; 17 - винт; 18 - гайка шариковая; 19 - желоб; 20 - шарик; 21 - редуктор угловой; 22 - подшипник упорный; 23 - шайба пружинная; 24 - гайка; 25 - шайба упорная; 26 - шайба регулировочная; 27 - винт регулировочный; 28 - контргайка регулировочного винта; 30 - крышка боковая
Винт 17 рулевого механизма имеет шлифованную винтовую канавку. В гайке 18 прошлифована такая же канавка и просверлены два отверстия, выходящие в нее. Отверстия соединяются косым пазом, выфрезерованным на наружной поверхности гайки.
Два одинаковых желоба 19 полукруглого сечения, установленные в упомянутые отверстия, и паз образуют обводный канал, по которому шарики 20, выкатываясь из винтового канала, образованного нарезками винта и гайки, вновь поступают в него.
Для предотвращения выпадания шариков из винтового канала наружу в каждом желобе предусмотрен язычок, входящий в винтовую канавку винта и изменяющий направление движения шариков. Количество циркулирующих шариков в замкнутом винтовом канале тридцать один, восемь из которых находятся в обводном канале. Винтовая канавка на винте в ее средней зоне выполнена так, что между винтом, гайкой и шариками образуется небольшой натяг. Это необходимо для обеспечения беззазорно1-го сопряжения деталей в этой зоне.
При перемещении гайки вследствие того, что глубина канавки на винте от середины к концам несколько увеличивается, в сопряжении винта и гайки появляется небольшой зазор. Указанный зазор необходим для обеспечения большей долговечности средней части винта, а также для облегчения возврата управляемых колес в среднее положение после поворота и лучшей стабилизации движения автомобиля.
Кроме того, ослабление посадки шариковой гайки на винте к краям его винтовой канавки облегчает подбор шариков и сборку шарико-винтовой пары.
Поскольку передача осевого усилия от винта к гайке осуществляется посредством шариков, потери на трение в винтовой паре минимальны.
Гайку после сборки с винтом и шариками устанавливают в поршень-рейку 15 и фиксируют двумя установочными винтами 9, которые закернивают в кольцевую проточку, выполненную на поршне-рейке.
Поршень-рейка зацепляется с зубчатым сектором вала 10 сошки. Вал сошки вращается в бронзовой втулке, запрессованной в картер рулевого механизма и в алюминиевой боковой крышке 30.
Толщина зубьев сектора вала сошки и поршня-рейки переменная по длине, что позволяет изменять зазор в зацеплении перемещением регулировочного винта 27, ввернутого в боковую крышку. Головка регулировочного винта, на которую опирается упорная шайба 25, входит в гнездо вала сошки. Осевое перемещение регулировочного винта в вале сошки, выдерживаемое при сборке равным 0,02 ... 0,08 мм, обеспечивается подбором регулировочной шайбы 26 соответствующей толщины.
Детали 27, 26, 25 удерживаются в гнезде вала сошки стопорным кольцом 29. Средняя впадина между зубьями рейки, входящая в зацепление со средним зубом зубчатого сектора вала сошки, выполнена несколько меньшей ширины, чем остальные. Это необходимо для того, чтобы избежать заклинивания изношенного механизма после его регулирования при повороте вала сошки.
На части винта рулевого механизма, расположенной в полости корпуса углового редуктора нарезаны шлицы, которыми винт сопрягается с ведомой шестерней угловой передачи.
