Общий вид двигателя 740.30-260 (основная комплектация)

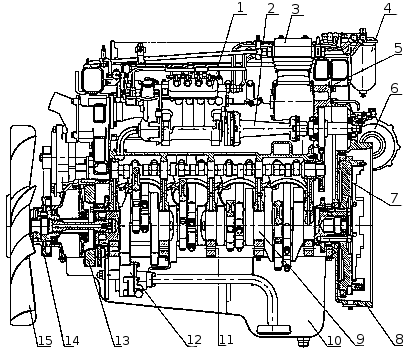

Продольный разрез двигателя 740.30-260 (основная комплектация)
1 — топливный насос высокого давления; 2 — привод топливного насоса высокого давления; 3 — компрессор; 4 — фильтр тонкой очистки топлива; 5 — картер агретатов; 6 — турбокомпрессор; 7 — маховик; 8 — картер маховика; 9 — коленчатый вал; 10 — масляный картер; 11 — форсунка охлаждения поршня; 12 — масляный насос; 13 — гаситель крутильных колебаний; 14 — шкив привода водяного насоса и генератора; 15 — вентилятор с вязкостной муфтой.

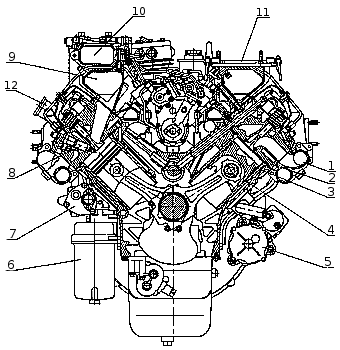

Поперечный разрез двигателя 740.30-260
1 — коллектор выпускной; 2 — головка цилиндра; 3 — блок цилиндров; 4 —
поршень; 5 — стартер; 6 — фильтр масляный; 7 — жидкостно-масляный теплообменник;
8 — форсунка; 9 — коллектор впускной; 10 — труба подводящая; 11 — привод
управления регулятором ТНВД; 12 — патрубок
маслоналивной.

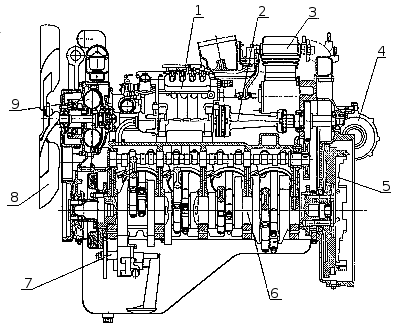

Продольный разрез двигателя 740.30-260 (с верхним расположением вентилятора)
1 — топливный насос высокого давления; 2 — привод топливного насоса высокого давления; 3 — компрессор; 4 — турбокомпрессор; 5 — маховик; 6 — коленчатый вал; 7 — масляный насос; 8 — вентилятор; 9 — гидромуфта.

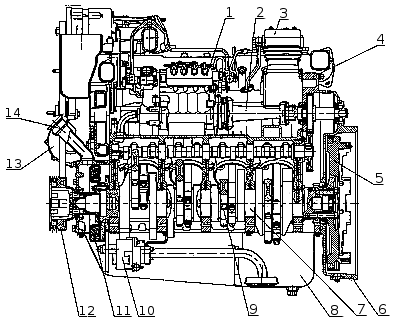

Продольный разрез двигателя 740.30-260 (автобусная комплектация)
1 — топливный насос высокого давления; 2 — привод топливного насоса высокого давления; 3 — компрессор; 4 — картер агрегатов; 5 — маховик; 6 — картер маховика; 7 — коленчатый вал; 8 — масляный картер; 9 — форсунка охлаждения поршня; 10 — масляный насос; 11 — гаситель крутильных колебаний; 12 — шкив коленчатого вала; 13 — турбокомпрессор; 14 — патрубок маслоналивной.
