Разборка ведущей конической шестерни
Разборка ведущей конической шестерни (рис. 192). Расстопорите и отверните гайку 2 специальным ключом, который служит переходником под рожковый ключ размером 46 мм (рис. 193), снимите замковую шайбу 1 (см. рис. 192), шайбу 3 подшипника. Отверните гайку 4 подшипника в сборе со стопорным штифтом 5. Снимите стакан 7 в сборе с подшипником 6, регулировочные шайбы 8, распорную втулку 9. Спрессуйте съемником внутреннее кольцо конического роликоподшипника 10 с ведущей конической шестерни 11. Снятие производите аналогично снятию внутреннего кольца подшипника с ведущей конической шестерни главной передачи заднего моста.

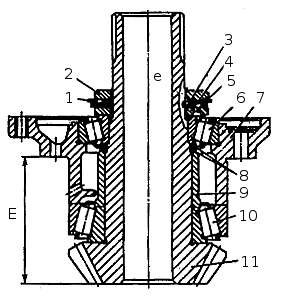

Рис. 192. Ведущая коническая шестерня главной передачи промежуточного моста: 1 - шайба замковая; 2 - контргайка; 3 - шайба подшипника; 4 - гайка подшипника; 5 -штифт стопорный; 6, 10 - подшипники роликовые конические; 7 - стакан подшипников; 8 - шайбы регулировочные; 9 - втулка распорная; 11 - шестерня ведущая коническая
Рис. 193. Специальный ключ для снятия гайки подшипников ведущего вала конической шестерни промежуточного моста: 1 - ключ; 2 -гайка
