Регулировку натяжения ремня (рисунок 36) поликлинового 2 привода генератора и водяного насоса для двигателей КамАЗ 740.30-260 с расположением вентилятора по оси коленчатого вала выполнить следующим образом:
- ослабить болт 11 крепления задней лапы генератора, гайку 10 крепления передней лапы генератора, болт 8 крепления планки генератора, болт 5 крепления болта натяжного;
- перемещением гайки 6 обеспечить необходимое натяжение ремня; гайкой 7 зафиксировать положение генератора;
- затянуть болты 5, 8 и 11, затянуть гайку 10.

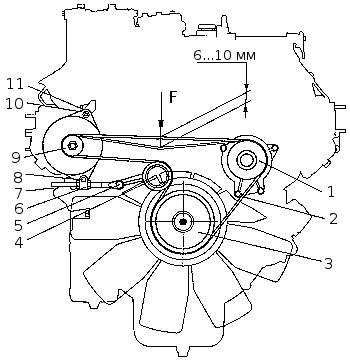

Рисунок 36. Схема проверки натяжения ремней привода генератора и водяного насоса с расположением вентилятора по оси коленвала: 1 — шкив водяного насоса; 2 — ремень поликлиновой; 3 — шкив коленчатого вала; 4 — натяжной ролик; 5, 8, 11 — болты; 6, 7, 10 — гайки; 9 — шкив генератора. F = 44,l ± 5 Н (4,5 ± 0,5 кгс).
После регулировки проверить натяжение:
- правильно натянутый ремень 2 при нажатии на середину наибольшей ветви усилием 44,1 ± 5 Н (4,5 ± 0,5 кгс) должен иметь прогиб - 6... 10 мм.
