Рекомендации по снятию, установке и дефектовке деталей и узлов двигателя КамАЗ

Для снятия гильзы цилиндра съемником 801.05.000 (рис. Снятие гильзы цилиндров съемником) сложите захват вдоль винта 1 и в таком виде вставьте его внутрь гильзы.

Зацепив захват за нижний торец гильзы 5, установите его перпендикулярно винту, после этого установите опоры 4 в отверстие на привалочной плоскости блока и, вращая рукоятку 2, выверните винт до полного снятия гильзы.

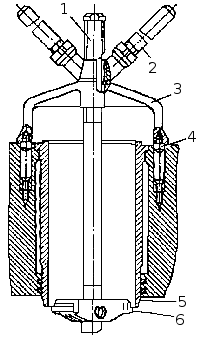

Снятие гильзы цилиндров съемником: 1 — винт; 2 — рукоятка; 3 — корпус; 4 — опора; 5 — гильза; 6 — захват.
