Рама (рис. 197) автомобиля КамАЗ штампованная, клепаная, состоит из двух лонжеронов швеллерного сечения, переменных по длине, соединенных поперечинами. В передней части рама снабжена передним буфером с двумя буксирными вилками.
На задней поперечине рамы автомобилей КамАЗ-5320, КамАЗ-53212 установлено тягово-сцепное устройство с резиновыми упругими элементами, обеспечивающими двухстороннюю амортизацию. На задней поперечине рамы автомобилей КамАЗ-5410, КамАЗ-54112 и КамАЗ-55111 установлена жесткая буксирная петля без резинового амортизатора, предназначенная для буксирования неисправного автомобиля на короткое расстояние. Пользоваться ею для постоянной буксировки прицепа нельзя.
На автомобилях КАМАЗ-55111, КАМАЗ-53229 тягово-сцепное устройство установлено на задней поперечине рамы, на КАМАЗ-65115 — на надрамнике, закрепленном в задней части рамы.
Автомобили КАМАЗ различных моделей и комплектаций имеют рамы различающиеся: длинной в зависимости от базы; количеством и конструкцией поперечин; усилительными накладками и их конструкцией; кронштейнами и их положением. Отдельные образцы рам представлены на рисунке 198.

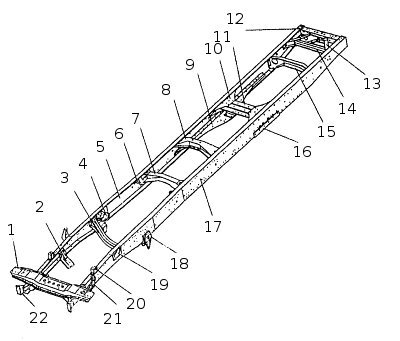

Рис. 197. Рама автомобиля: 1 - поперечина № 1; 2 - кронштейн передней опоры силового агрегата; 3 -поперечина № 2; 4 - кронштейн задней опоры двигателя; 5 - лонжерон правый; 6 - кронштейн балки поддерживающей опоры силового агрегата; 7 - поперечина № 3; 8 - поперечина № 4; 9 - косынка нижняя поперечины № 5; 10 - косынка верхняя поперечины № 5; 11 -поперечина № 5; 12 - поперечина задняя; 13 - раскос задней поперечины; 14 - поперечина № 7; 15 - поперечина №6; 16 - прокладка кронштейна балансирной подвески; 17 - лонжерон левый; 18 - задний кронштейн передней подвески; 19 - кронштейн амортизатора; 20 - кронштейн опоры радиатора; 21-кронштейн передний передней подвески; 22 - кронштейн буфера

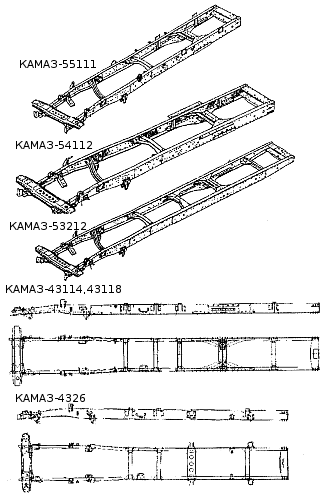

Рис. 198. Рамы автомобилей КамаЗ
Лонжероны изготовлены из полосовой низколегированной стали толщиной 8 мм. Максимальное сечение лонжерона 262x80 мм.
Автомобили имеют разную длину рамы в зависимости от базы. Рама автомобиля КамАЗ-53212 имеет усилительные накладки лонжеронов в районе пятой поперечины.
Кронштейны опор силового агрегата, опор кабины и передней подвески соединены с деталями рамы заклепками и болтами с гайками.
Тягово-сцепное устройство
Тягово-сцепное устройство (рис. 199) автомобиля КамАЗ состоит из крюка 2, конец которого проходит через отверстия в задней поперечине рамы, имеющей дополнительный усилитель. Конец крюка вставлен в массивный цилиндрический корпус 15, закрытый с одной стороны защитным колпаком, с другой — крышкой 16 корпуса.
