Платформа автомобиля-самосвала КамАЗ-55111

На автомобиле-самосвале КамАЗ-55111 установлена сварная металлическая платформа ковшеобразного типа с разгрузкой назад. Платформа оборудована системой обогрева отработавшими газами.

Платформа автомобиля-самосвала (рис. 262) — цельнометаллическая, сварная с защитным козырьком, обогревается отработавшими газами для предотвращения примерзания груза, угол опрокидывания —60°. Гидроцилиндр—телескопический одностороннего действия трех трехступенчатый. Масляный насос шестеренного типа подачей 56 л/мин при частоте вращения вала насоса 1900 - 2000 мин-1. Привод насоса — от двигателя через коробку передач и коробку отбора мощности. Передаточное число привода двигатель-насос — 1,26. Клапан ограничения подъема ограничивает подъем платформы при достижении платформой максимального угла подъема. Электропневмоклапаны обеспечивают подвод воздуха от пневмосистемы автомобиля к пневмокамерам, установленным на коробке отбора мощности. Масляный бак — штампованный, сварной, имеет заливную горловину с фильтрующей сеткой, указатель уровня масла и сапун. На сливной магистрали в баке установлен сетчатый фильтр.

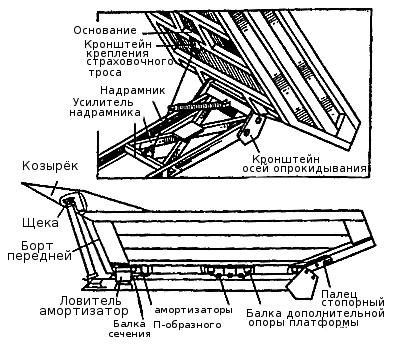

Рис. 262. Платформа автомобиля-самосвала

Последовательность операции при подъеме и опускании платформы автомобиля-самосвала (см. рис. 264):

• для включения коробки отбора мощности выключите сцепление и поставьте выключатель в положение ВКЛЮЧЕНО (при этом загорится контрольная лампа). Ток через термобиметаллический предохранитель поступает к обмотке электромагнита пневмо-клапана №3, сердечник которого, перемещаясь, открывает клапан. Воздух из ресивера поступает в полость пневмокамеры коробки отбора мощности. При включении сцепления масляный насос начнет работать. Масло из бака через всасывающую и нагнетающую полости насоса поступает по трубопроводу в кран управления, а затем сливается в бак. Такая циркуляция масла способствует его разогреву в зимнее время, что улучшает условия работы гидросистемы опрокидывающего механизма;
• для подъема платформы переведите переключатель в положение II. При этом ток проходит через обмотки электропневмоклапанов №1 и №2, сердечники которых, перемещаясь, открывают клапаны. Воздух из ресивера подается к пневмокамерам крана управления. Масло из крана управления поступает по трубопроводам в гидроцилиндр. Под действием давления масла звенья гидроцилиндра последовательно выдвигаются, поднимая платформу.

По мере подъема платформы гидроцилиндр наклоняется; при достижении максимального угла подъема корпус гидроцилиндра нажимает на регулировочный винт клапана ограничения подъема платформы, и масло через клапан сливается в бак. Подъем платформы прекращается;

• для остановки платформы в промежуточном положении в процессе подъема или опускания переведите переключатель в нейтральное положение. При этом электропневмоклапаны №1 и №2 выключаются, воздух выходит из рабочих полостей пневмокамер в атмосферу. Магистраль гидроцилиндра закрывается, а полость крана управления сообщается со сливной магистралью, и масло от насоса сливается через кран управления в бак;
• для опускания платформы переведите переключатель в положение I. Ток поступает к обмотке электропневмоклапана №1, сердечник которого, перемещаясь, открывает клапан. Воздух из ресивера поступает в пневмокамеру а крана управления. Через кран управления масло сливается из гидроцилиндра в бак.
  По окончании опускания платформы необходимо установить выключатель в положение ВЫКЛЮЧЕНО (предварительно выключив сцепление). При этом масляный насос прекращает свою работу.

Проверьте состояние и правильность регулирования клапана ограничения подъема платформы (см. рис. 263). Клапан должен быть надежно закреплен на кронштейне поперечины надрамника. Регулировочный винт должен быть застопорен контргайкой. Не допускайте искривления штока клапана, течи масла из-под уплотнения штока и по резьбовым соединениям трубопроводов. При правильно отрегулированном угле подъема платформы стопорные пальцы платформы свободно должны входить в отверстия в кронштейнах надрамника. Не допускайте эксплуатации автомобиля с нарушенной регулировкой угла подъема платформы.

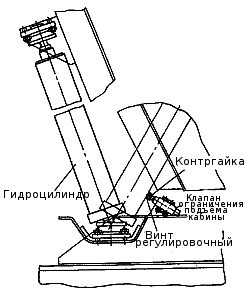

Рис. 263. Регулировка механизма подъема платформы самосвала

Для регулирования угла подъема платформы автомобиля-самосвала.

• отверните контргайку (см. рис. 263) регулировочного винта;
• вверните регулировочный винт в шток до отказа;
• поднимите платформу до положения, при котором стопорные пальцы платформы свободно входят в отверстия кронштейнов надрамника, и застопорите платформу в этом положении стопорными пальцами;
• выверните регулировочный винт из штока клапана до упора в корпус гидроцилиндра и застопорите контргайкой.
• расстопорите платформу, опустите и вновь поднимите ее.
• убедитесь, что подъем прекращается при совпадении оси стопорных пальцев с осями отверстий в кронштейнах надрамника. Стрела прогиба страховочного троса должна составлять 35 - 50 мм. При иной величине стрелы прогиба отрегулируйте длину троса, для чего ослабьте затяжку зажимов троса.

Рис. 264. Схема принципиальная механизма подъема платформы самосвала
