Головки соединительные "Палм"
Головки соединительные "Палм" (рис. 318) предназначены для соединения магистралей двухпроводного пневматического тормозного привода прицепа (полуприцепа) и тягача.
На бортовых тягачах КамАЗ одна соединительная головка, типа "Палм" питающей магистрали, окрашенная в красный цвет (или с крышкой красного цвета), установлена на задней поперечине рамы с правой стороны (по ходу). Другая соединительная головка типа "Палм" управляющей магистрали, окрашенная в голубой цвет (или с крышкой желтого цвета), установлена там же с левой стороны. Обе головки установлены таким образом, что присоединительные отверстия в них направлены вправо. На седельных тягачах КамАЗ соединительные головки установлены на гибких шлангах и после отсоединения от полуприцепа крепятся за кабиной на специальных кронштейнах. Окраска головок та же, что и на бортовых тягачах.
При соединении головок "Палм" необходимо отвести в сторону защитные крышки 4 обеих головок. Головки стыкуются уплотнителями 3 и поворачиваются до тех пор, пока выступ головки не войдет в соответствующий паз другой, то есть пока не соединится вставка 2 с фиксатором 5. Благодаря этому предотвращается самопроизвольное разъединение соединительных головок. Герметизация стыка двух головок обеспечивается сжатием уплотнителей 3.
При разъединении тягача и прицепа соединительные головки поворачиваются в обратном направлении до выхода вставки 2 из паза фиксатора 5. После разъединения соединительные головки следует закрыть крышками 4.

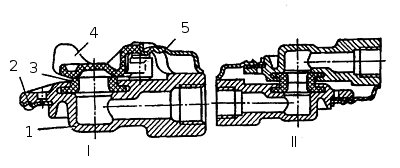

Рис. 318. Соединительная головка типа "Палм": 1 -корпус; 2 - вставка; 3 - уплотнитель; 4 - крышка; 5 -фиксатор; I - соединительная головка; II - соединение головок тягача и прицепа
Головка соединительная типа А
Головка соединительная типа А (рис. 319) предназначена для установки на автомобили-тягачи и служит для соединения однопроводного пневматического тормозного привода прицепа и полуприцепа, а также для автоматического закрытия соединительной магистрали тягача при самопроизвольном разъединении головок (например, при отрыве прицепа).
На бортовых тягачах КамАЗ соединительная головка типа А, окрашенная в черный цвет, установлена на задней поперечине рамы с левой стороны (по ходу) таким образом, что присоединительное отверстие в ней направлено вправо. На седельных тягачах КамАЗ соединительная головка типа А также окрашена в черный цвет и установлена на гибком шланге. После отсоединения от полуприцепа головка крепится за кабиной на специальном кронштейне.
При сцеплении автомобиля-тягача с прицепом у соединительной головки отводится в сторону защитная крышка 5. Головка типа А тягача стыкуется с головкой типа Б прицепа уплотнителями 4. При этом шток 7 головки типа Б входит в сферическую выемку клапана 3 головки типа А и отрывает клапан от уплотнителя 4. После этого головки поворачиваются до тех пор, пока выступ одной головки не войдет в соответствующий паз другой головки. Фиксатор головки типа Б входит в паз направляющей головки типа А, предотвращая самопроизвольное разъединение головок.
Герметизация стыка головок достигается за счет сжатия уплотнителей 4. При разъединении тягача и прицепа соединительные головки поворачиваются в обратном направлении до выхода выступа одной головки из паза другой, после чего головки разъединяются. При этом клапан под действием пружины прижимается к уплотнителю 4 и автоматически закрывает соединительную магистраль, предотвращая выход сжатого воздуха из пневматического тормозного привода автомобиля-тягача. После разъединения головку закрыть крышкой 5.

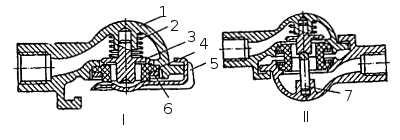

Рис. 319. Соединительная головка типа А: 1 - корпус; 2 -пружина клапана; 3 - клапан обратный; 4 - уплотнитель; 5 - крышка; 6 - гайка кольцевая; 7 - шток; I - головка соединительная: II - соединение головок типа А и Б
