Система газотурбинного наддува и охлаждения наддувочного воздуха, за счет использования части энергии отработавших газов, обеспечивает подачу предварительно сжатого и охлажденного воздуха в цилиндры двигателя.
Наддув позволяет увеличить плотность заряда воздуха, поступающего в цилиндры, и в том же рабочем объеме сжечь большее количество топлива и повысить литровую мощность двигателя. Применение двигателей с наддувом расширяет эксплуатационные возможности при движении на затяжных подъемах, по пересеченной местности и в горных условиях.
Система газотурбинного наддува двигателя КамАЗ (рисунок 28) состоит из двух взаимозаменяемых турбокомпрессоров (ТКР), выпускных и впускных коллекторов и патрубков, охладителя наддувочного воздуха (ОНВ) типа "воздух-воздух", подводящих и отводящих трубопроводов.

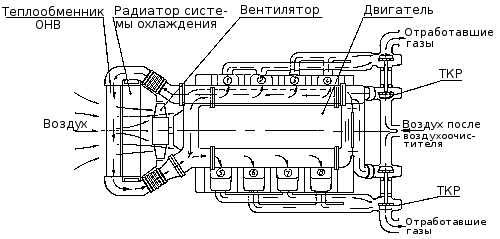

Рисунок 28. Схема системы газотурбинного наддува и охлаждения наддувочного воздуха (ОНВ).
Воздух в центробежный компрессор турбокомпрессора поступает из воздухоочистителя, сжимается и подается под давлением в ОНВ, и затем охлажденный воздух поступает в двигатель.
Турбокомпрессоры устанавливаются на выпускных патрубках по одному на каждый ряд цилиндров. Выпускные коллекторы и патрубки изготовлены из высокопрочного чугуна. Уплотнение газовых стыков между установочными фланцами турбины турбокомпрессоров, выпускных патрубков и коллекторов осуществляется прокладками из жаростойкой стали. Прокладки являются деталями одноразового использования и при переборках системы подлежат замене. Газовый стык между выпускным коллектором и головкой цилиндра уплотняется прокладкой из асбостального листа, окантованного металлической плакированной лентой.
Выпускные коллекторы выполняются цельнолитыми и крепятся к головкам цилиндров болтами и контрятся замковыми шайбами. Для компенсации угловых перемещений, возникающих при нагреве, под головки болтов крепления выпускного коллектора устанавливаются специальные сферические шайбы.
Система турбонадцува и охлаждения наддувочного воздуха двигателя должна быть герметична. Негерметичность системы приводит к увеличению теплонапряженности деталей, снижению мощности и ресурса двигателя.
Кроме того, негерметичность впускного тракта приводит к "пылевому" износу цилиндро-поршневой группы и преждевременному выходу двигателя из строя.
Смазка подшипников турбокомпрессоров осуществляется от системы смазки двигателя через фторопластовые трубки с металлической оплеткой. Слив масла из турбокомпрессоров осуществляется через стальные трубки в картер двигателя.
На двигателе устанавливается два турбокомпрессора ТКР 7С-6. Вместо турбокомпрессоров ТКР7С-6 могут устанавливаться турбокомпрессоры S2B/7624TAE/0,76D9 фирмы "Schwitzer". Технические характеристики турбокомпрессоров приведены в таблице 2.
| Наименование параметров | Двигатель 740.50-360 | Двигатель 740.51-320 | ||
| ТКР 7С-6 | S2B/7624TAE/0,76D9 | ТКР 7С-6 | S2B/7624TAE/0,76D9 | |
| Давление наддува (избыточное) при номинальной мощности двигателя, кПа (кгс/см2), не менее |
130 ( 1,3) | 120 ( 1,2) | ||
| Частота вращения ротора при номинальной мощности двигателя, мин -1 |
110000 | 100000 | ||
| Температура газов на входе в турбину, К (°С): допускаемая в течении 1 час; допускаемая без ограничения во времени |
1023 (750) 973(700) | |||
| Давление масла на входе в турбокомпрессор, при температуре масла 80...95 °С, кПа (кгс/см2): при частоте вращения коленчатого вала 2200 мин -1 при частоте вращения коленчатого вала 600 мин -1, не менее |
294...441 (3,0...4,5) 98 (1,0) | |||
