Кран разобщительный (рис. 317) предназначен для перекрытия при необходимости пневматической магистрали, соединяющей автомобиль-тягач с прицепом (полуприцепом).
На автомобилях-тягачах КамАЗ установлено три разобщительных крана: на бортовых тягачах — на задней поперечине рамы перед соединительными головками, на седельных тягачах — за кабиной справа на специальном кронштейне перед соединительными гибкими шлангами. Каждый кран крепится двумя болтами.
К выводу II присоединяется магистраль управления тормозными механизмами прицепа, через вывод I в нее подается сжатый воздух.
Если рукоятка 9 расположена вдоль оси крана, толкатель 8 вместе со штоком 6 находятся в нижнем понижении и клапан 4 открыт. Сжатый воздух от вывода I через открытый клапан и вывод II поступает от автомобиля-тягача к прицепу (полуприцепу).
При повороте рукоятки 9 на 90° шток 6 вместе с мембраной под действием пружины 5 и давления воздуха поднимается вверх. Клапан 4 садится на седло в корпусе 2, разобщая выводы I и II. Ход штока 6, определяемый винтовым профилем крышки 7, больше, чем ход клапана 4. Шток 6 отходит от клапана, сжатый воздух из соединительной магистрали через вывод II, осевое и радиальное отверстия в штоке 6 выходит в атмосферу через вывод III в крышке 7.
После этого соединительные головки можно расцепить.

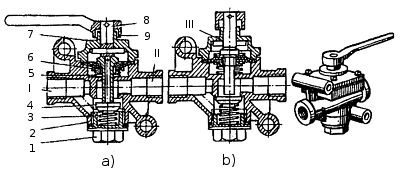

Рис. 317. Разобщительный кран: а - кран открыт; b - кран закрыт; 1 - пробка; 2 - корпус; 3 - пружина клапана; 4 - клапан; 5 - пружина штока; 6 - шток с мембраной; 7 -крышка; 8 - толкатель; 9 - рукоятка; I - к соединительной головке; II - от ресивера; III - в атмосферу
