Кран управления стояночным тормозом предназначен для управления пружинными энергоаккумуляторами привода стояночной и запасной тормозных систем автомобиля КамАЗ. Кран закреплен двумя болтами на нише двигателя внутри кабины справа от сиденья водителя. Выходящий из крана при торможении воздух подается наружу по трубопроводу, соединенному с атмосферным выводом крана.
Устройство крана управления стояночной тормозной системой показано на рис. 301. При движении автомобиля рукоятка 14 крана находится в крайнем положении, и сжатый воздух от ресивера привода стояночной и запасной тормозных систем подводится к выводу I. Под действием пружины 6 шток 16 находится в крайнем нижнем положении, а клапан 22 под действием пружины 2 прижат к выпускному седлу 21 штока 16. Сжатый воздух через отверстия в поршне 23 поступает в полость А, а оттуда через впускное седло клапана 22, которое выполнено на дне поршня 23, попадает в полость В, затем по вертикальному каналу в корпусе 3 воздух проходит к выводу III и далее к пружинным энергоаккумуляторам привода.
При повороте рукоятки 14 поворачивается вместе с крышкой 13 направляющий колпачок 15. Скользя по винтовым поверхностям кольца 9, колпачок 15 поднимается вверх, увлекая за собой шток 16. Седло 21 отрывается от клапана 22, и клапан под действием пружины 2 поднимается до упора в седло поршня 23.
Вследствие этого прекращается прохождение сжатого воздуха от вывода I к выводу III. Через открытое выпускное седло 21 на штоке 16 сжатый воздух через центральное отверстие клапана 22 выходит из вывода III в атмосферный вывод II до тех пор, пока давление воздуха в полости А под поршнем 23 не преодолеет силы уравновешивающей пружины 5 и давление воздуха над поршнем в полости В. Преодолевая силу пружины 5, поршень 23 вместе с клапаном 22 поднимается вверх до соприкосновения клапана с выпускным седлом 21 штока 16, после чего выпуск воздуха прекращается. Таким образом осуществляется следящее действие.
Стопор 20 крана имеет профиль, обеспечивающий автоматический возврат рукоятки в нижнее положение при ее отпускании. Только в крайнем верхнем положении фиксатор 18 рукоятки 14 входит в специальный вырез стопора 20 и фиксирует рукоятку. При этом воздух из вывода III полностью выходит в атмосферный вывод II, так как поршень 23 упирается в тарелку 7 пружины 5 и клапан 22 не доходит до выпускного седла 21 штока. Для оттормаживания пружинных энергоаккумуляторов рукоятку вытянуть в радиальном направлении, при этом фиксатор 18 выходит из паза стопора, и рукоятка 14 свободно возвращается в нижнее положение.

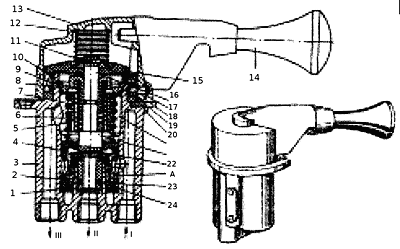

Рис. 301.Кран управления стояночной тормозной системой: 1, 10 - кольца упорные; 2 - пружина клапана; 3 - корпус; 4, 24 - кольца уплотнительные; 5 — пружина уравновешивающая; 6 - пружина штока; 7 - тарелка уравновешивающей пружины; 8 - направляющая штока; 9- кольцо фигурное; 11 - штифт; 12 - пружина колпачка; 13 - крышка; 14 - рукоятка крана; 15-колпачок направляющий; 16 - шток; 17 - ось ролика; 18 - фиксатор; 19 - ролик; 20 -стопор; 21 - седло выпускное клапана на штоке; 22 - клапан; 23 - поршень следящий; I - от ресивера; II - в атмосферу; III - в управляющую магистраль ускорительного клапана
