Компрессор (рис. 294) поршневого типа, одноцилиндровый, одноступенчатого сжатия. Компрессор закреплен на переднем торце картера маховика двигателя.

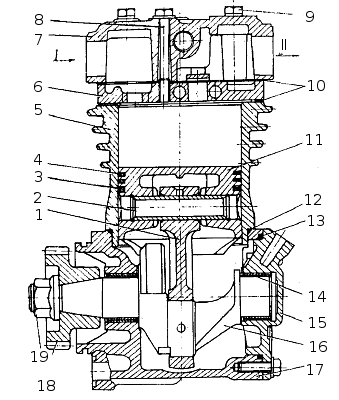

Рис. 294. Компрессор: 1 - шатун; 2 - палец поршня; 3 -маслосъемное кольцо; 4 - компрессионное кольцо; 5 -корпус цилиндра компрессора; 6 - проставка цилиндра; 7 - головка цилиндра; 8 - стяжной болт; 9 — гайкам; 10 -прокладки; 11 - поршень; 12, 13 - уплотнительные кольца; 14 - подшипники скольжения; 15 - задняя крышка картера; 16 - коленчатый вал; 17 - картер; 18 -зубчатое колесо привода; 19 - гайка крепления зубчатого колеса; I - ввод; II - вывод в пневмосистему
