Цилиндры пневматические предназначены для приведения в действие механизмов вспомогательной тормозной системы. На автомобилях КамАЗ установлено три пневматических цилиндра:
- два цилиндра диаметром 35 мм и ходом поршня 65 мм (рис. 311, а) для управления дроссельными заслонками, установленными в выпускных трубопроводах двигателя;
- один цилиндр диаметром 30 мм и ходом поршня 25 мм (рис. 311, b) для управления рычагом регулятора топливного насоса высокого давления.
Пневматический цилиндр 035x65 шарнирно закреплен на кронштейне при помощи пальца. Шток цилиндра резьбовой вилкой соединяется с рычагом управления заслонкой.

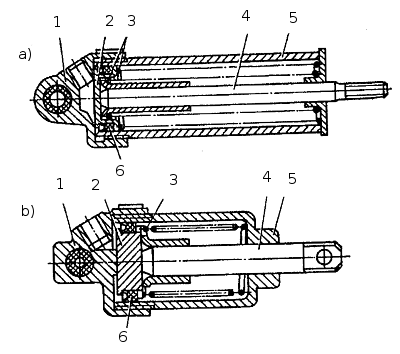

Рис. 311. Пневматические цилиндры привода заслонки механизма вспомогательной тормозной системы (а) и привода рычага остановки двигателя (Ь): 1 - крышка цилиндра; 2 - поршень; 3 - пружины возвратные; 4 -шток; 5 - корпус; 6 - манжета
При включении вспомогательной тормозной системы сжатый воздух от пневматического крана через вывод в крышке 1 (см. рис. 311, а) поступает в полость под поршнем 2. Поршень 2, преодолевая силу возвратных пружин 3, перемещается и воздействует через шток 4 на рычаг управления заслонкой, переводя ее из положения «ОТКРЫТО» в положение «ЗАКРЫТО». При выпуске сжатого воздуха поршень 2 со штоком 4 под действием пружин 3 возвращается в исходное положение. При этом заслонка поворачивается в положение «ОТКРЫТО».
Пневматический цилиндр 030x25 шарнирно установлен на крышке регулятора топливного насоса высокого давления. Шток цилиндра резьбовой вилкой соединен с рычагом регулятора. При включении вспомогательной тормозной системы сжатый воздух от пневматического крана через вывод в крышке 1 цилиндра (см. рис. 311, b) поступает в полость под поршнем 2. Поршень 2, преодолевая силу возвратной пружины 3, перемещается и воздействует через шток 4 на рычаг регулятора топливного насоса, переводя его в положение нулевой подачи.
Система тяг педали управления подачей топлива связана со штоком цилиндра таким образом, что при включении вспомогательной тормозной системы педаль не перемещается. При выпуске сжатого воздуха поршень 2 со штоком 4 под действием пружины 3 возвращается в исходное положение.
