Установка ТНВД

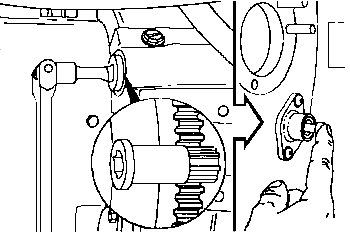

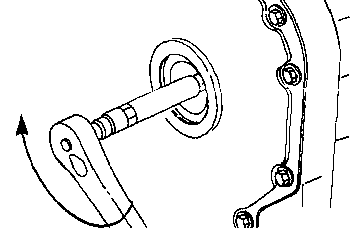

 Инструмент - шестерня 3824591 для проворачивания коленчатого вала. Поршень первого цилиндра должен быть в положении верхней мертвой точки (TDC).

Шестерня для проворачивания коленчатого вала входит в картер маховика и вступает в зацепление с зубчатым венцом маховика. После этого коленчатый вал можно проворачивать вручную при помощи храпового или шарнирного ключа с квадратным хвостовиком 1/2 дюйма.

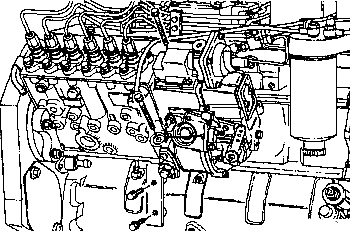

ТНВД - установка угла опережения впрыскивания топлива.

Топливный насос высокого давления имеет фиксатор, расположенный в корпусе регулятора частоты вращения, который предназначен для фиксирования вала насоса в соответствии с положением поршня в первом цилиндре в верхней мертвой точке (TDC).

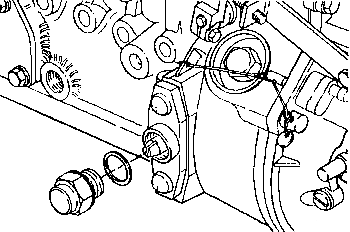

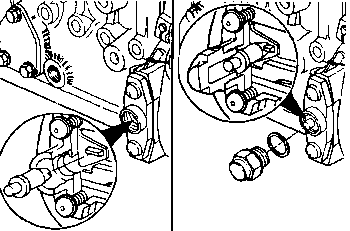

 Инструмент 24 мм. Выверните колпачковую гайку.

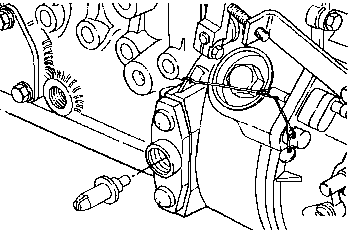

Выньте фиксатор установки момента впрыскивания топлива.

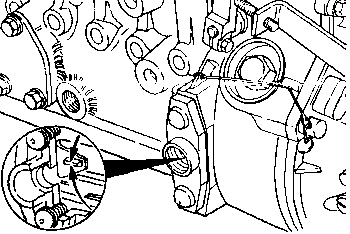

Если зуб установки момента впрыскивания топлива не совпадает с отверстием фиксатора, то нужно вращать вал ТНВД до тех пор, пока зуб не установится напротив отверстия.

Поверните фиксатор таким образом, чтобы его пазом можно было попасть на зуб установки момента впрыскивания топлива. Установите фиксатор на место и закройте отверстие колпачковой гайкой.

Примечание: Если на уплотнительном кольце фланца насоса имеется цветная полоска, то его нельзя использовать повторно. Замените такое кольцо новым. Более того, уплотнительное кольцо нового типа нельзя смазывать маслом, а вместо этого смазывается поверхность прилегания на кожухе шестерен.

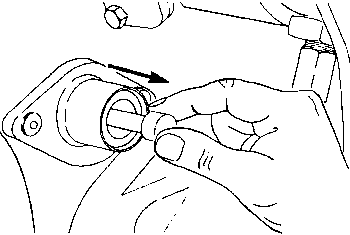

 Смажьте установочный фланец ТНВД чистым моторным маслом.
 Внимание! Перед установкой вала в ведущую шестерню обеспечьте, чтобы внутренний диаметр ведущей шестерни ТНВД и наружный диаметр вала были чистыми и сухими.

Примечание: На вале привода ТНВД Р7100 предусмотрена возможность установки сегментной шпонки, хотя это и не требуется. Не требуется также совмещения меток установки момента впрыскивания топлива на ведущей шестерне насоса Р7100.

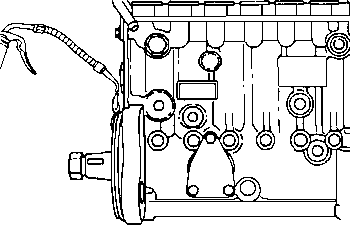

Введите вал насоса в отверстие ведущей шестерни и насадите фланец насоса на установочные шпильки. Подтолкните насос дальше, чтобы установочный фланец и уплотнительное кольцо вошли в отверстие картера шестерен.

 Инструмент 15 мм. Затяните установочные гайки.  Крутящий момент затяжки: 43 Н ּ м   [32 ft-lb]

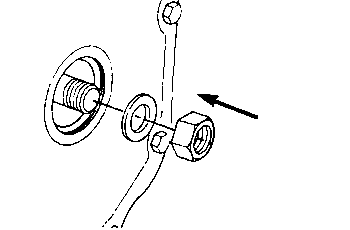

 Инструмент 30 мм (насос Р7100). Установите контргайку с шайбой.  Крутящий момент затяжки: от 10 до15 Н ּ м [7 to 11 ft-lb]

Примечание: Не превышайте рекомендуемую величину крутящего момента, поскольку для данной контргайки это не последняя затяжка.

Выведите из зацепления с маховиком палец фиксации верхней мертвой точки в первом цилиндре.

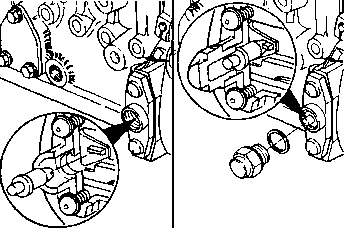

 Инструмент 24 мм. Снимите заглушку фиксатора. Разверните фиксатор на 180 градусов и установите его вновь, закройте заглушкой с уплотнительной шайбой.
 Крутящий момент затяжки: 15 Н ּ м     [11 ft-lb]

 Инструмент 22 мм или 27 мм. Затяните гайку крепления шестерни ТНВД.
 Крутящие моменты затяжки:
   насос Р7100       165 Н ּ м [122 ft-lb]
   насос MW          105 Н ּ м [77 ft-lb]
   насос А               93 Н ּ м [68 ft-lb]
   насос ЕР9           123 Н ּ м [92ft-lb]

От руки установите заглушку отверстия для доступа к шестерне ТНВД.

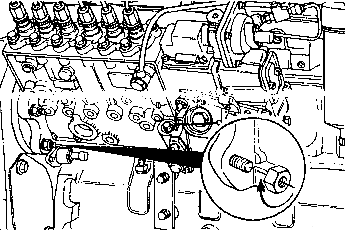

 Инструмент 10 мм. Усилием руки затяните болты установочного кронштейна ТНВД. Для того, чтобы обеспечить ровную установку затяните опорные установочные болты.
 Крутящий момент затяжки: 24 Н ּ м   [18 ft-lb]

 Инструмент 10 мм шестигранный ключ.

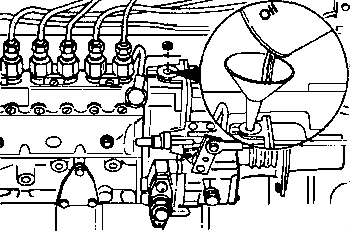

 Внимание! При установке на двигатель нового или отремонтированного ТНВД, необходимо предварительно до пуска двигателя залить в картер насоса чистое моторное масло в указанном ниже количестве. В противном случае могут быть повреждены грузики регулятора.

Для заливки масла снимите заглушку отверстия для доступа.

Вместимость картера регулятора

Установите заглушку на место.

 Крутящий момент затяжки: 28 Н ּ м    [21 ft-lb]
