Установка ТНВД

Убедитесь, что поршень первого цилиндра находится в верхней мертвой точке (TDC). Шпоночная канавка нового или отремонтированного насоса зафиксирована в положении, соответсвующем шпоночной канавке ведущей шестерни, когда поршень первого цилиндра находится в верхней мертвой точке (TDC) на такте сжатия. Проверьте, что поршень первого цилиндра находится в верхней мертвой точке (TDC), затем установите насос. Обеспечьте, чтобы шпонка не упала в кожух шестерен.

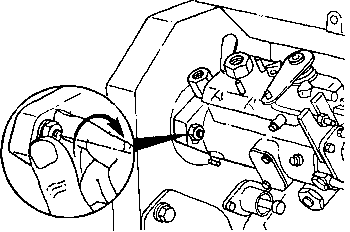

От руки затяните три гайки крепления ТНВД. Насос после этого должен свободно перемещаться в пазах.

 Инструмент 22 мм (CAV Stanadyne), 24 мм (Bosch). Поставьте на место гайку и пружинную шайбу. Насос может слегка поворачиваться из-за спиральности зубьев и бокового зазора шестерен, что допускается при условии, что насос может свободно перемещаться по канавкам фланца, коленчатый вал при этом остается неподвижным.

Примечание: Нельзя превышать указанную величину затяжки, имея в виду, что это не окончательная затяжка.
Крутящий момент затяжки: от 15 до 20 Н ּ м   [11 to 15 ft-lb]

 Инструмент 13 мм. Если устанавливается снятый с этого двигателя насос, то, устанавливая его на двигатель, поворачивайте насос до совпадения рисок, затем затяните гайки крепления насоса.

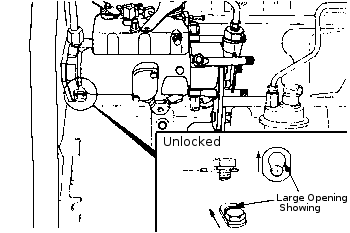

 Внимание! После установки насос нужно разблокировать во избежание его поломки.
 Крутящий момент затяжки: 24 Н ּ м     [18 ft-lb]

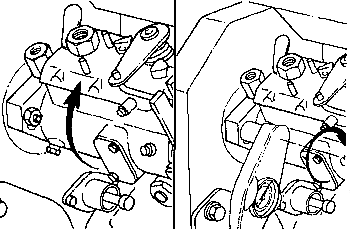

 Инструмент 13 мм. Если устанавливается новый или отремонтированный насос без установочных рисок, устраните зазор шестерен, поворачивая насос против направления вращения привода.Затяните крепежные гайки насоса.
 Крутящий момент затяжки: 24 Н ּ м     [18ft-lb]

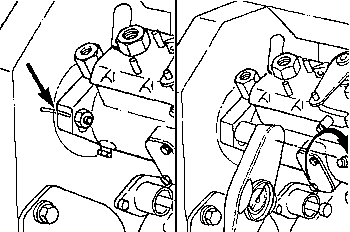

Если устанавливается новый или отремонтированный насос, то на фланце ТНВД нанесите риску напротив риски на кожухе шестерен.

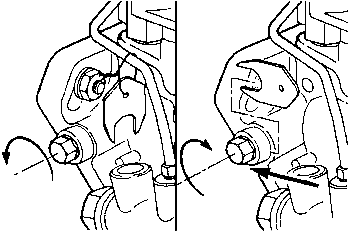

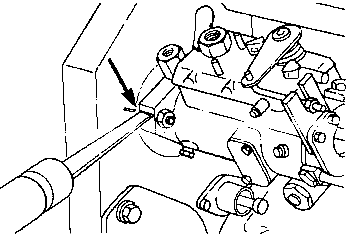

 Инструмент 14 мм. Ослабьте стопорный болт насоса CAV и передвинте специальную шайбу под его головкой. Затяните стопорный болт.
 Крутящий момент затяжки: 20 Н ּ м    [15 ft-lb]

 Инструмент 3/8 дюйма. Ослабьте стопорный болт насоса Stanadyne DB4 и передвинте специальную шайбу под его головкой. Затяните стопорный болт.

 Инструмент 10 мм. Примечание: На насосах Bosch специальная шайба привязана к насосу и должна быть установлена под стопорный болт. Затяните стопорный болт насоса.
 Крутящий момент затяжки: 13 Н ּ м     [10 ft-lb]

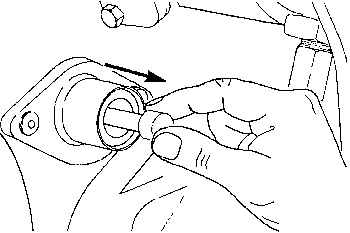

Примечание: Обязательно выведите палец из зацепления.

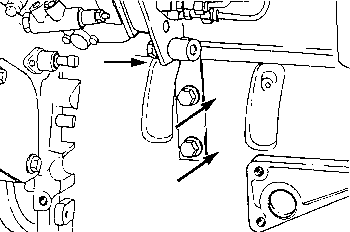

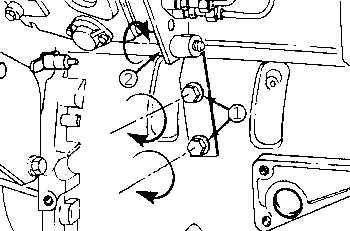

 Инструмент 10 мм. Установите кронштейн ТНВД. Сначала от руки затяните все болты крепления кронштейна.
Примечание: Сначала затяните болт крепления кронштейна к блоку, а затем затяните болты крепления кронштейна к ТНВД.

 Крутящий момент затяжки: 24 Н ּ м     [18 ft-lb]

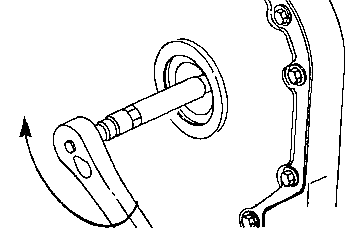

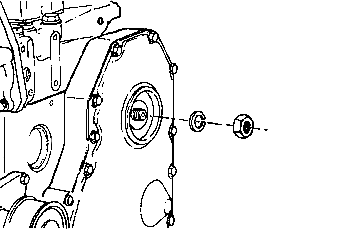

  Инструмент 22 мм. Затяните гайку крепления ведущей шестерни.  Установите на место заглушку отверстия для доступа.
 Крутящий момент затяжки: Bosch 65 Н ּ м [48 ft-lb], Stanadyne 65 Н ּ м [48 ft-lb]

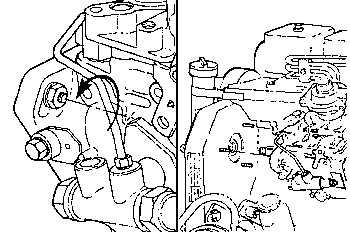

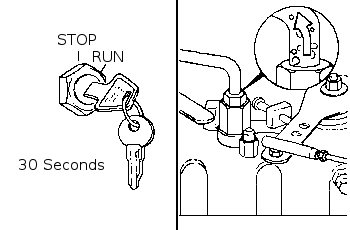

  Инструмент 8 мм. Подсоедините провода электромагнита и все топливопроводы.

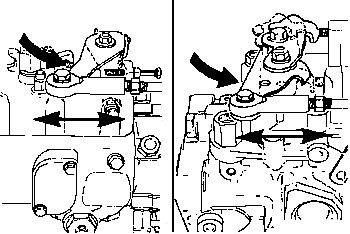

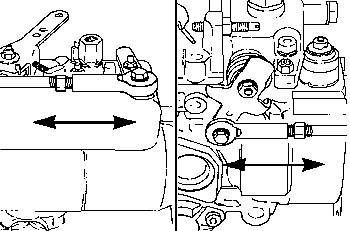

Примечание: При подсоединении троса или тяги к рычагу управления отрегулируйте их длину, обеспечив ход рычага от упора до упора.

Примечание: Аналогичным образом отрегулируйте длину троса или тяги до рычага механического отключения подачи топлива, обеспечив ход рычага от упора до упора.

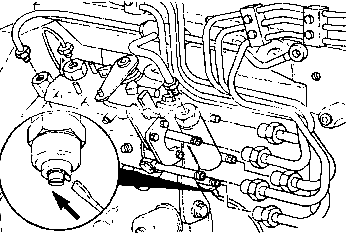

Для удаления воздуха прокачайте всю систему питания топливом.

При необходимости отрегулируйте частоту вращения холостого хода.
