Электромагнит отключения подачи топлива

Подготовительные операции:

• Инстумент 8 мм. Промаркируйте и отсоедините провода.

Bosch и CAV

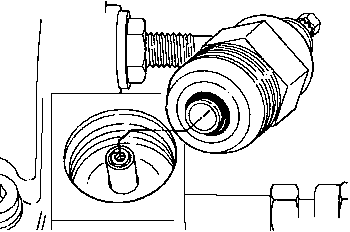

 Инструмент 22 мм — CAV. 24 мм — Bosch
 Очистите от грязи прилегающие к электромагниту поверхности.
 При снятии электромагнита соблюдайие осотожность, чтобы не выронить клапан и пружину. Замените электромагнит отключения подачи топлива и подсоедините электропровода.
 Крутящий момент затяжки: 43 Н ּ м   [32 ft-lb]

Stanadyne DB4

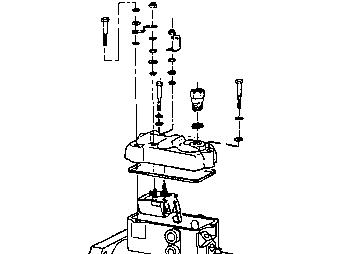

Снимите электропровода. Снимите сливной топливопровод. Снимите рычаг отключения подачи топлива. Снимите верхнюю крышку ТНВД. Разберите верхнюю крышку ТНВД.

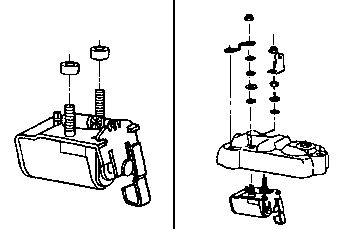

 Инструмент 5/16 дюйма. Установите изолирующие втулки на клеммные шпильки нового электромагнита. Установите электромагнит в крышку.
 Крутящий момент затяжки: 14 Н ּ м    [12in-lb]

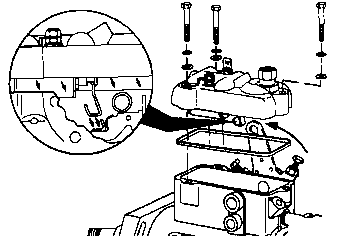

 Инструмент 5/16 дюйма. Установите прокладку и крышку на топпивный насос высокого давления.

Примечание: При установке крышки на топливный насос необходимо соблюдать крайнюю осторожность, обеспечив надежный контакт рычага выключения с лапкой соединительного крючка.

Установите крышку под нисходящим углом к насосу со стороны валика привода ТНВД, затем горизонтальным скольжением установите ее в требуемое положение.
 Крутящий момент затяжки: 4,6 Н ּ м    [41 in-lb]

Подготовительные операции:

• Промаркируйте и отсоедините провода.

Электромагнит отключения подачи топлива регулятора RQVK

 Инструмент 10 мм.  Снимите зажим присоединительного пальца, болты крепления и электромагнит отключения подачи топлива.

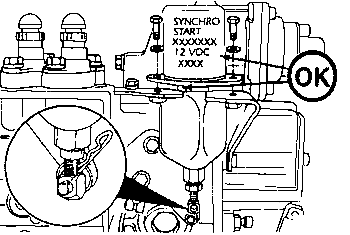

Установку нового электромагнита производите в обратном демонтажу порядке, затем подсоедините провода. Установку производите таким образом, чтобы номер электромагнита и штекерная колодка кабеля были повернуты в сторону от двигателя.

 Крутящий момент затяжки: 10 Н ּ м   [89 in-lb]

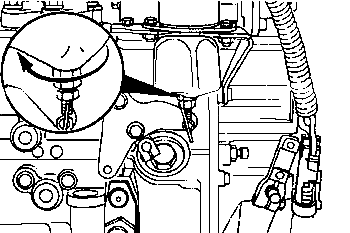

 Инструмент 10 мм, 16 мм. Отрегулируйте рычажный механизм электромагнита таким образом, чтобы шток втягивался магнитом при абсолютно полном передвижении рычага ограничения подачи топлива в рабочее положение. Для проведения регулировок поворачивайте большой шестигранник на конце штока.
